Мигалка на лампочке 220в
08.03.2010, 17:17:57

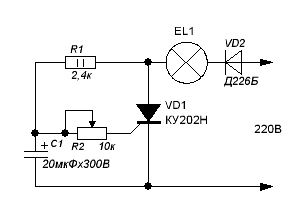

Принцип действия такой: за счет падения напряжение на тиристоре через мощный резистор R1 заряжается конденсатор. Когда напряжение на конденсаторе достигает порогового, которое выставляется переменным резистором R2, открывается тиристор и лампа загорается. Диод V2 необходим для предохранения конденсатора от пробоя. Ну и теперь о деталях - резистор R1 обязательно должен быть мощным - у меня стоит на 2Вт, но все равно греется, поэтому лучше взять на 2,5Вт или даже проволочный ПЭВ (они бывают до 10Вт). Конденсатор нужен высоковольтный, у меня напряжение на его обкладках составляет 50В, но может быть и выше, так что лучше взять с запасом. Тиристор выбирается в зависимости от нагрузки - я успешно использовал КУ202Н, но подойдут также с буквами К,Л и М и еще КУ201И. Диод - не обязательно Д226Б, я использовал Д7Е и КД202Д - оба выдержали ток и не грелись, думаю, что и с зарубежными 1N4001 и 1N4007 тоже ничего не произойдет. Переменный резистор выбирается исходя из отпирающего тока тиристора - подбирается экспериментально от 5К до 47К, мощность любая. Сей девайс может быть нагружен как на лампу так и на елочную гирлянду.

Категория: схемы для начинающих | Добавил: SAHЯ | Теги: мигалка
Просмотров: 14430 | Загрузок: 0 | Комментарии: 5
Всего комментариев: 5
1 maxgerman
0
а есть схема?

2 SAHЯ
0
Схема в статье

3 Steve_Snake
0
Скажите пожалуйста, у меня тиристор КУ208Г (вроде бы аналогичный), R1 2,4 КОм, конденсатор С1 47 мкФ (критично?), резистор R2 3.3 КОм (допаивал последовательно 3,9 КОм не помогло). Схема не работает, мигает очень быстро. Проблема в R1? Что посоветуете? Спасибо.

4 SAHЯ
0
R1 увеличивай

5 dr1a-138
0
а импортные тиристоры типа BTA12-600 или BT136-600  можно использовать?
